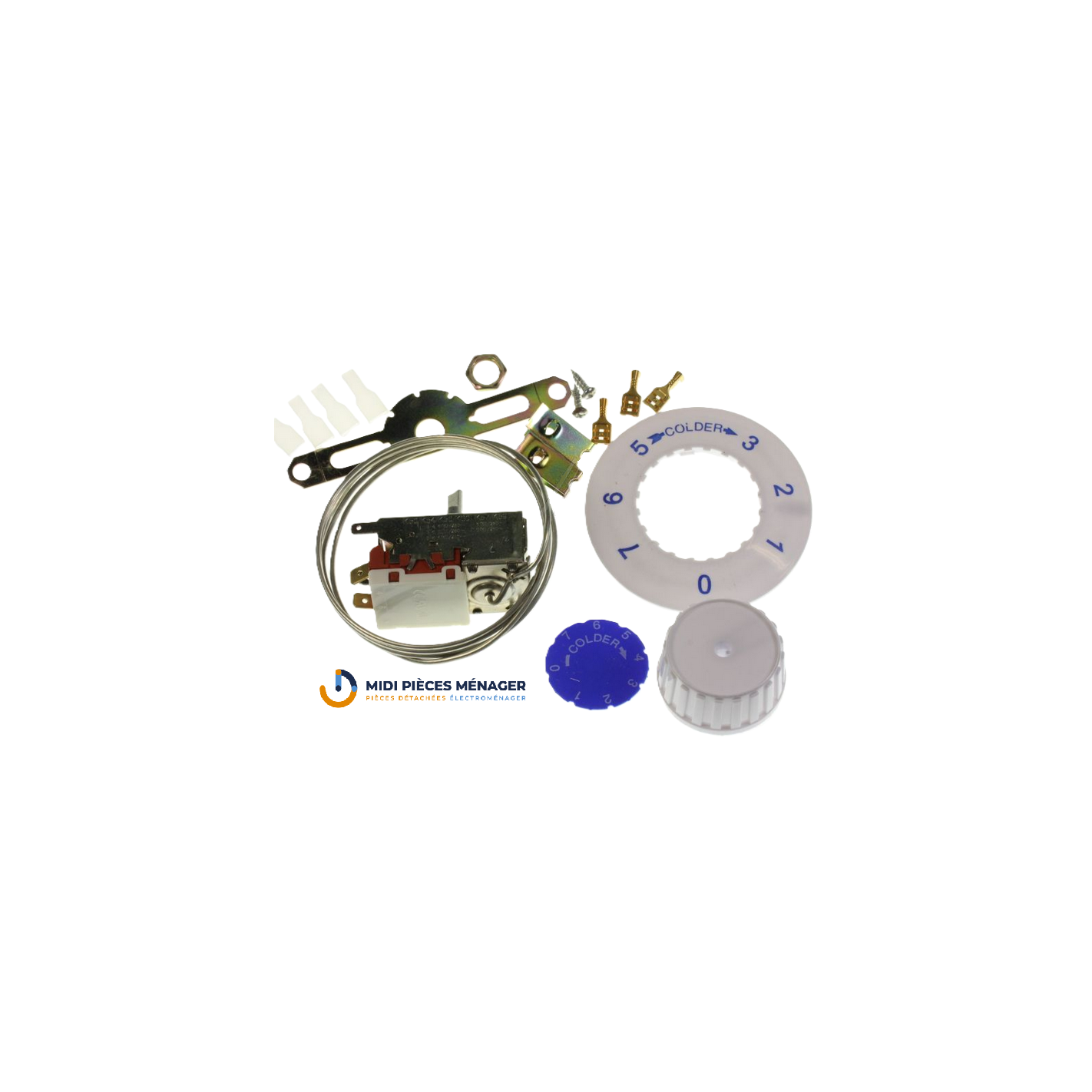

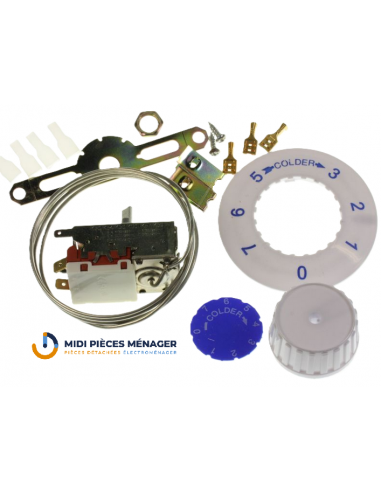

UNIVERSEL (VARIFIX VC1)
Descrpition:
Longueur capillaire: 1200mm Nombre de contacts: 2
alternative aux thermostats RANCO K50-P1110, K50P1110000, K50P1110
AUTRES REFERENCES: 00227700, 00227262, 7740655, 440.01.0001

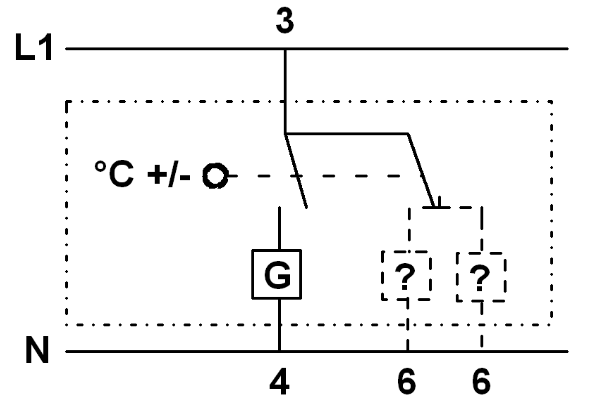

Câblage des thermostats :
L1 - ligne sous tension (230V / 50Hz)
N - Neutre
3 Contact - à commuter, connecté à L1
4 Contact de fermeture - à relier à G
G = compresseur / compresseur
6 - Appareils et contact auxiliaire dépendant du thermostat
Peut être à la fois une ouverture et une fermeture
Avoir une fonction de contact, généralement pour contrôler un voyant lumineux.
Les cosses enfichables AMP sur le boîtier du thermostat permettent de connecter le PE /
conducteur de protection. Il y a un marquage sur le boîtier du thermostat.
