AUTRES REFERENCES: 1601270

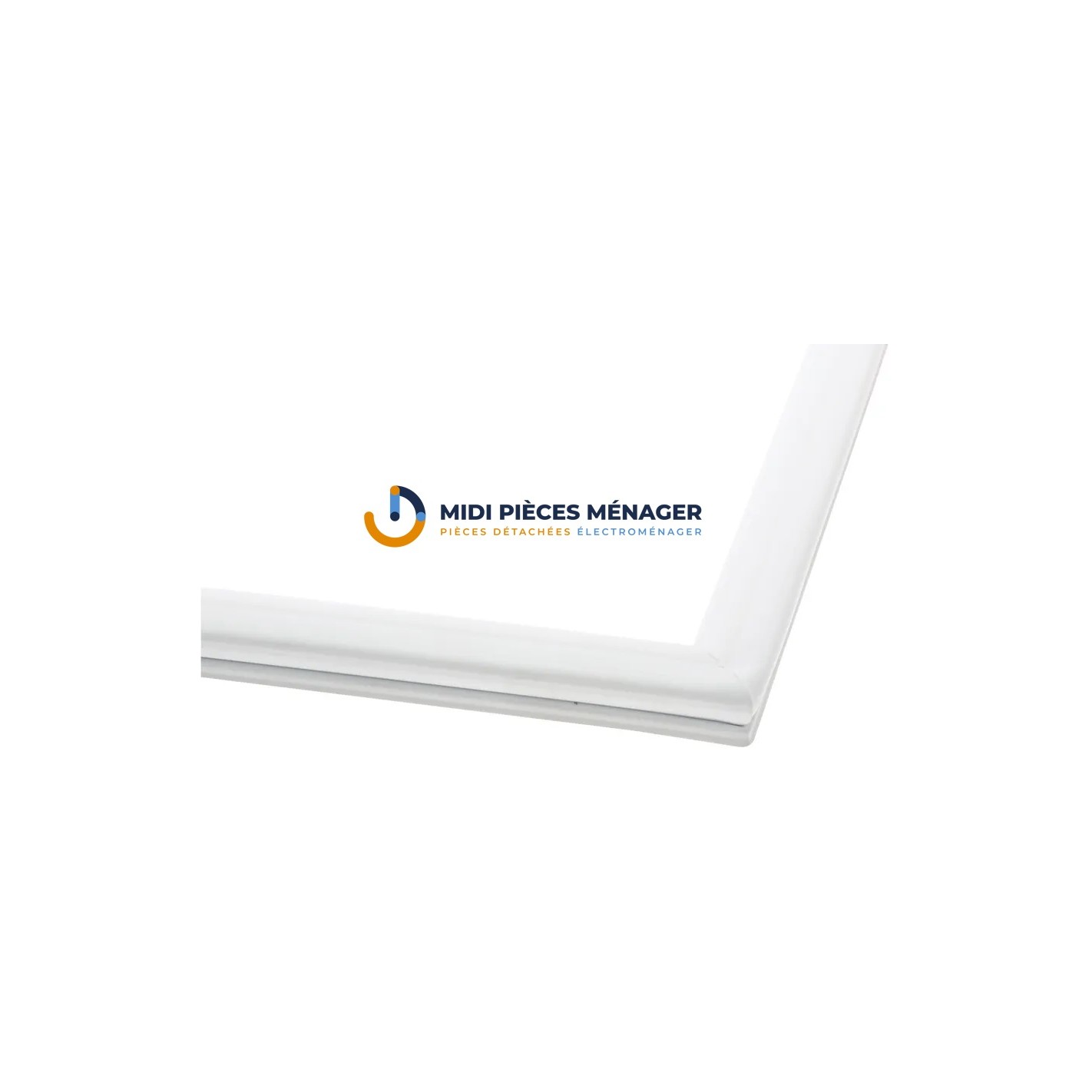

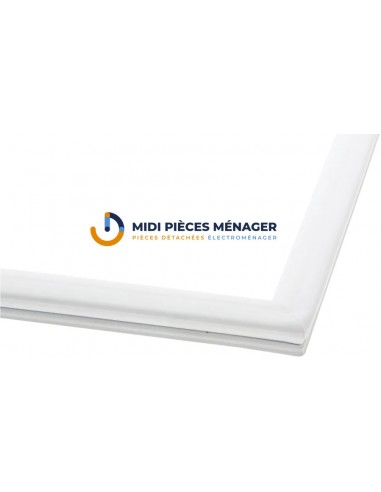

Montage joint de congélateur coffre GTA, GTN réf. 204781, 235112

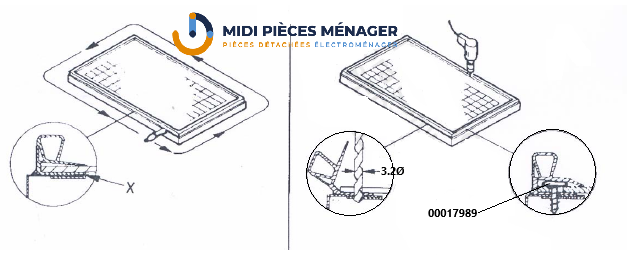

1. Démonter le couvercle de l’appareil.
2. Couper le joint avec un couteau à l’endroit indiqué sur le schéma par une croix X et le retirer du
couvercle.
3. Poser le nouveau joint entre le couvercle intérieur et extérieur puis percer des trous dans le
couvercle à une distance d’environ 150 mm pour le montage des vis, comme indiqué sur le schéma.
Les trous ne doivent pas être à plus de 50 mm des angles. Pour éviter toute déformation du
couvercle, le diamètre des trous ne doit pas dépasser 5 mm.
4. Monter le couvercle sur l’appareil à l'aide des vis 00017989 (autotaraudeuses 4mm - 13mm tête ronde, pointe cruciforme)
De légères déformations du joint de porte sont un phénomène normal qui n‘influence pas sonfonctionnement. Nous vous recommandons de rectifier le joint de porte avant de le mettre en oeuvre dans l‘appareil. A cette fin, échauffez le joint de porte avec un sèche-cheveux ou de l‘eau chaude, puis modifiez sa forme manuellement.
L‘épaisseur du nouveau joint de porte peut dévier légèrement de l‘épaisseur de l‘ancien joint de porte. Ceci n‘influe aucunement sur le comportement de fermeture et sur le fonctionnement à long
terme. Si votre appareil comporte des charnières réglables ou des fixations pour charnières, vous pouvez optimiser a posteriori le comportement de fermeture. Les petits trous latéraux aménagés dans le joint de porte sont nécessaires à son fonctionnement (échappement d‘air).
II ne s‘agit pas de défauts de fabrication.
POUR MODELES:
GT20K01/01 GT20K01 Chest Freeser
GT20K02/01 GT20K02 Coffre Congelation
GT20K02/02 GT20K02 Coffre Congelation
GT20K02/03 GT20K02 Coffre Congelation
GT20K03/01 GT20K03 Coffre Congelation
GT20K03/02 GT20K03 Coffre Congelation
GT20K03/03 GT20K03 Coffre Congelation
GT20K03/04 GT20K03 Coffre Congelation
GT20K03/05 GT20K03 Coffre Congelation
GT20K04/01 GT20K04 SURGEL COFFRE 189L CL B
GT20K04/91 GT20K04 SURGEL COFFRE 189L CL B
GT20K04/92 GT20K04 SURGEL COFFRE 189L CL B
GT20K04/93 GT20K04 SURGEL COFFRE 189L CL B
GT20K04/94 GT20K04 SURGEL COFFRE 189L CL B
GT20K04/95 GT20K04 SURGEL COFFRE 189L CL B
GT20K20/01 GT20K20 Coffre Congelation
GT20K20/02 GT20K20 Coffre Congelation
GT20K20NE/01 GT20K20NE Coffre Congelation
GT21KF0/01 GT21KF0 Chest Freeser
GT21KF0/02 GT21KF0 Chest Freeser
GT21KF0/03 GT21KF0 Chest Freeser
GT21KF1/01 GT21KF1 Coffre Congelation
GT21KF1/02 GT21KF1 Coffre Congelation
GT21KF1/03 GT21KF1 Coffre Congelation
GT21KF1/04 GT21KF1 Coffre Congelation
GT21KF1/05 GT21KF1 Coffre Congelation
GT21KF2/01 GT21KF2 Coffre Congelation
GT21KF2/91 GT21KF2 Coffre Congelation
GT21KF2/92 GT21KF2 Coffre Congelation
GT21KF2/93 GT21KF2 Coffre Congelation
GT21KF2/94 GT21KF2 Coffre Congelation
GT21KF2/95 GT21KF2 Coffre Congelation
GT27B01/01 GT27B01 Coffre Congelation
GT27B01CH/01 GT27B01CH Chest Freeser
GT27B01FF/01 GT27B01FF Chest Freeser
GT27B01SF/01 GT27B01SF Coffre Congelation
GT27B02/01 GT27B02 Coffre Congelation
GT27B02FF/01 GT27B02FF Chest Freeser
GT27B03/01 GT27B03 Coffre Congelation
GT27B03/02 GT27B03 Coffre Congelation
GT27B03/03 GT27B03 Coffre Congelation
GT27B03/04 GT27B03 Coffre Congelation
GT27B03/05 GT27B03 Coffre Congelation
GT27B04/01 GT27B04 Coffre Congelation
GT27B04/02 GT27B04 Coffre Congelation
GT27B04TR/01 GT27B04TR Congélateurs-coffres
GT27B04TR/02 GT27B04TR Congélateurs-coffres
GT27B05/01 GT27B05 CONGEL. COFFRE ISOLATION NORMALE 265L
GTL2002/01 GTL2002 Coffre Congelation
GTL2002CH/01 GTL2002CH Chest Freeser
GTL2002FF/01 GTL2002FF Chest Freeser
GTL2003/01 GTL2003 Chest Freeser
GTL2003/02 GTL2003 Chest Freeser
GTL2003/03 GTL2003 Chest Freeser
GTL2003FF/01 GTL2003FF Chest Freeser
GTL2003FF/02 GTL2003FF Chest Freeser
GTL2003FF/03 GTL2003FF Chest Freeser
GTL2004/01 GTL2004 Coffre Congelation
GTL2004/02 GTL2004 Coffre Congelation
GTL2004/03 GTL2004 Coffre Congelation
GTL2004/04 GTL2004 Coffre Congelation
GTL2004/05 GTL2004 Coffre Congelation
GTL2005/01 GTL2005 CONG COFFRE SUPER IS. 196L. 0% CFC-HFC
GTL2005/91 GTL2005 CONG COFFRE SUPER IS. 196L. 0% CFC-HFC
GTL2005/92 GTL2005 CONG COFFRE SUPER IS. 196L. 0% CFC-HFC
GTL2005/93 GTL2005 CONG COFFRE SUPER IS. 196L. 0% CFC-HFC
GTL2005/94 GTL2005 CONG COFFRE SUPER IS. 196L. 0% CFC-HFC
GTL2005/95 GTL2005 CONG COFFRE SUPER IS. 196L. 0% CFC-HFC
GTL2020/01 GTL2020 CONGELATEUR COFFRE
GTL2020/02 GTL2020 CONGELATEUR COFFRE
GTL2020NE/01 GTL2020NE Coffre Congelation
GTL8002/01 GTL8002 Chest Freeser
GTL8002/02 GTL8002 Chest Freeser
GTL8002/03 GTL8002 Chest Freeser
GTL8003/01 GTL8003 Chest Freeser
GTL8003/02 GTL8003 Chest Freeser
GTL8003/03 GTL8003 Chest Freeser
GTL8003/04 GTL8003 Chest Freeser
GTL8003/05 GTL8003 Chest Freeser
GTL8004/01 GTL8004 Coffre Congelation
GTL8004/91 GTL8004 Coffre Congelation
GTL8004/92 GTL8004 Coffre Congelation
GTL8004/93 GTL8004 Coffre Congelation
GTL8004/94 GTL8004 Coffre Congelation
GTL8004/95 GTL8004 Coffre Congelation
GTN2702/01 GTN2702 Coffre Congelation
GTN2702CH/01 GTN2702CH Coffre Congelation
GTN2702FF/01 GTN2702FF Coffre Congelation
GTN2702SF/01 GTN2702SF Coffre Congelation
GTN2703/01 GTN2703 Coffre Congelation
GTN2703FF/01 GTN2703FF Coffre Congelation
GTN2704/01 GTN2704 Coffre Congelation
GTN2704/02 GTN2704 Coffre Congelation
GTN2704/03 GTN2704 Coffre Congelation
GTN2704/04 GTN2704 Coffre Congelation
GTN2704/05 GTN2704 Coffre Congelation
GTN2705/01 GTN2705 CONG COFFRE SOLO IS NORM 265L****0%CFC
GTN2705/02 GTN2705 CONG COFFRE SOLO IS NORM 265L****0%CFC
GTN2705TR/01 GTN2705TR Congélateurs-coffres
GTN2705TR/02 GTN2705TR Congélateurs-coffres
GTN2706/01 GTN2706 CONGEL. COFFRE ISOLATION NORMALE 265L
